機械間搬送パレットフローシステム

素材をトレーチェンジャで供給し、ひとの手を全く使わずに製品を完成させます。加工時間等、仕様の異なる複数の加工機を接続するために、搬送タクトが自在なパレット搬送を用いて、後の品種切り替えや加工機の入れ替えなど、あらゆる条件や環境に対応する搬送システムです。写真のような直線的なレイアウトから、シフターなどを組み合わせることで、フレキシブルなレイアウトなど、生産特性にマッチした構成ができます。

研削盤給排装置

ドライブシャフト用カップリングの研削盤給排装置。多関節ロボットを使い、既存の設備の隙間に入るよう設計されているため、ロボットの複雑な動きを可能にします。また多量の油がかかってしまう悪条件へ適合し、高速サイクルに対応できる専用設計システムで大変重宝されています。

バリ取り機用コンベヤ

シートベルト巻き取り装置の部品仕上げ工程に組み込まれるコンベヤです。コンベヤ上で部品の加工を行うために、治具や搬送の高精度化、サイクルタイムの高速化を図っています。また、限られたスペースに設置できて、多量に発生する切粉に対応できる設計です。

液晶基盤搬送装置

クリーンルーム内で生産される液晶ガラス基盤は非常にデリケートで、ほんの少しの衝撃で割れてしまいます。高精度な搬送が必要となり、カセットから取り出す→搬送する→整列させるなど、柔軟な設計力とハイレベルな制御技術はハイテックだからできる装置です。

樹脂キャップ供給装置

飲料の充填は、1秒以下に1本という高速機能で供給システムはこのスピードに対応できる高速性と安定性が要求されます。また高い位置にあるキャップの供給口への搬送装置は、破損への配慮やストック能力が重要です。破損への配慮、ストック能力など高いレベルでバランスの取れたハイテックのベルト式リフトコンベヤは、多くの充填工場で活躍しています。

飲料用プラ容器搬送コンベヤ

容器を製造する工程で、射出成型機からの取り出しに用いられるコンベヤ。ベルトを複列に、スノコ形状にすることで製品に付着した成型カスなどをふるい落とすことが可能です。複列に配置されたベルトを安定して回すために、見えない部分での技術とノウハウが活かされています。

薬品容器搬送コンベヤ

大型ホッパに一時ストックされた薬液容器を、次の工程に定量、適量供給するためのコンベヤです。ホッパの出口は低い位置に設けることが多く持ち上げる機能が必要です。そこで容器を傷つけることなく確実に運ぶことや、専用に設計したベルトを使うことなど長年培った搬送のノウハウがしっかりと活かされています。

錠剤搬送コンベヤ

錠剤製造メーカ、打錠機、振分機、錠剤充填機を製造、錠剤を上部へ持上げ搬送するコンベヤを検討中のメーカへご提案する、ハイテック精工開発の錠剤搬送コンベヤです。現在メーカ様ご使用の錠剤コンベヤは高価格で、そろそろメンテナンスあるいはリニューアルが必要というご相談をいただくことから、低価格で標準スペックのコンベヤを開発しました。特徴は低価格にて短納期、シンプル構造で錠剤をこぼさない設計です。またお客様に仕様に合わせてあらゆるタイプに対応可能です。

▼ 錠剤搬送コンベヤの仕様ダウンロード(328kb)

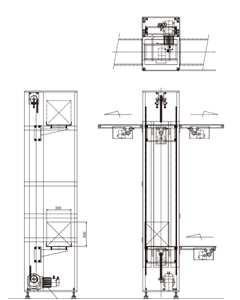

昇降装置

作業者の動線や製品の品質を考慮した生産ラインの構成には製品を持ち上げる、または降ろすといった搬送は欠かせず、天井付近にコンベヤを配置した天井搬送ラインが主に採用されています。現状使用されている食品業界向けの標準である昇降搬送装置は、秒間何個といった高速搬送で、製品によっては専用に設計するハイスペック・ハイコスト仕様が主流です。そこでハイテック精工は半世紀にわたる搬送技術の実績を活かし昇降装置の標準化を実現。機能・搬送能力が高すぎない汎用タイプで低価格なコンビニエンスエレベータをご提案します。

▼ 昇降装置の仕様ダウンロード(452kb)
