エアーコンベヤ

スタンダードシリーズ

モータを使わないので発火の危険がないエアーで駆動するコンベヤ

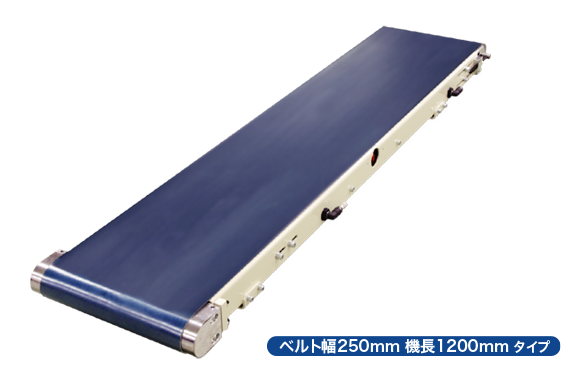

ARH65シリーズ　本体高さ65mm

ARH65シリーズ　本体高さ65mm

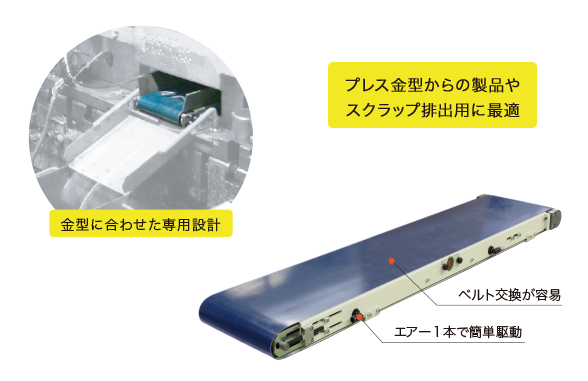

駆動部を内蔵しているので
出っ張りが少なくスリムでコンパクト
コンベヤによる強制排出により、シュート排出に比べワークつまりのリスクを低減します。電気を使わないので防爆環境での使用も可能です。ケーブル配線が不要なので、型交換やメンテナンス時も取り外しの手間がかかりません。

製品仕様

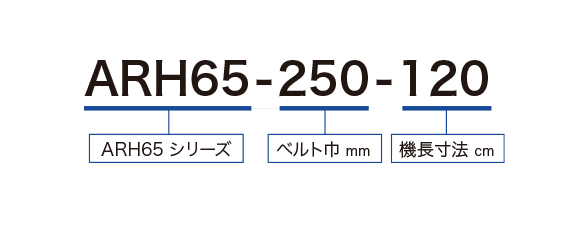

型式

RH65 シリーズ

RH65 シリーズ: ARH65 本体高さ　　　65mm
ベルト巾 (mm): 150 ~ 600
機長寸法 (cm): 70 ~ 200

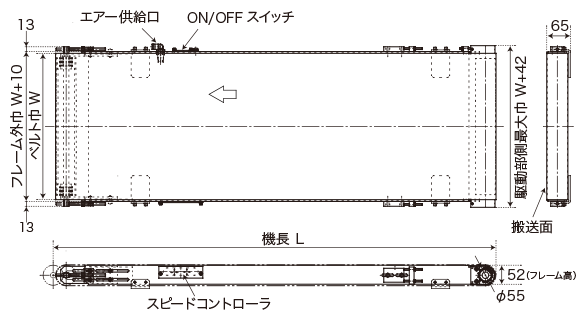

概略寸法

RH65 シリーズ概略寸法

標準仕様

駆動方式: エアー駆動による間欠駆動
ベルト巾: 150〜600mm ※1
機長寸法: 700〜2000mm ※2
本体高さ: 65mm
搬送能力: 15kg (20m/分以上で駆動時）
ベルト: ポリウレタンベルト
搬送速度: スピードコントローラにより制御可
エアー源: 0.4Mpa以上 (0.6Mpaを推奨）

※: 上記仕様は、予告なく変更になる場合がございます。
※１: ベルト巾250mm以下の場合は条件付きで対応させていただきます。
使用条件により搬送能力が低下する場合がございます。
※２: 機長1200mm以下は準標準対応とさせていただきます。
ベルトの張り具合により機長は変動しますので、取り付けスペースにご注意ください。

オプション

ガイド取り付け

脚・スタンド取り付け

※ 中箱タイプ（NC5M）についてはお問い合わせください。コンテナの形状によっては、対応できない場合がございます。対応コンテナ以外のコンテナについてはお問い合わせください。サイズはWxDxHで記載しております。

標準仕様以外にもカスタマイズ可能ですので、お気軽にお問い合わせください

　導入するメリット

電気を使わないので防爆環境での使用も可能です。コンプレッサに十分な容量があれば、新たなエネルギーは必要ありません。
　コンテナの重量について

動作は連続運転ではなく、間欠運転となります。
（下記にある動画で動作を確認できます。）
　見積りについて

お客様のご要望に合わせて、その都度設計し、図面を作成いたします。
お気軽にお問い合わせください。
　制作期間について

仕様が確定してから約2カ月が目安です。
