コンテナストッカー

スタンダードシリーズ

自動で空コンテナを供給する箱替え機
投入されたワークが満タンになると自動でコンテナを入替える装置

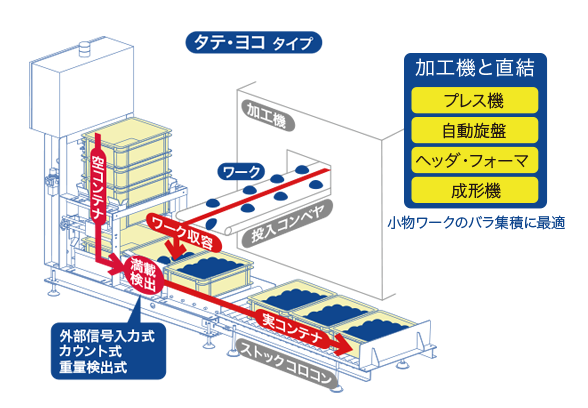

コンテナのストック方式は
「タテ・タテ」「タテ・ヨコ」の２タイプ
タテヨコタイプは空コンテナ５箱、実コンテナ５箱。タテタテタイプは空コンテナ５箱に実コンテナ５箱×３山です。ワーク満載時のコンテナ入替えタイミングは外部信号入力式、カウント式、重量検出式の3種類をご用意しております。排出部のストックコロコンを変更することで実コンテナのストック数を大幅にUPすることも可能です。その他ご要望があれば現場のニーズに合わせてカスタマイズも可能です。

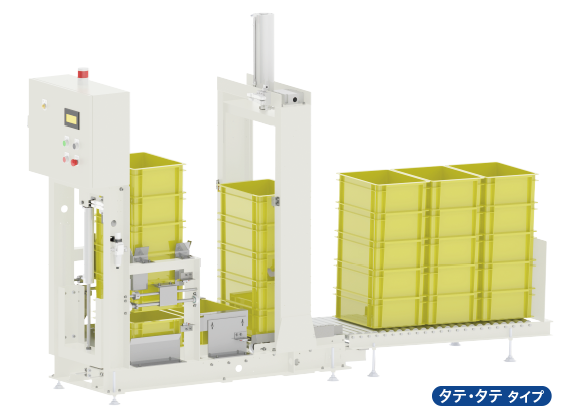

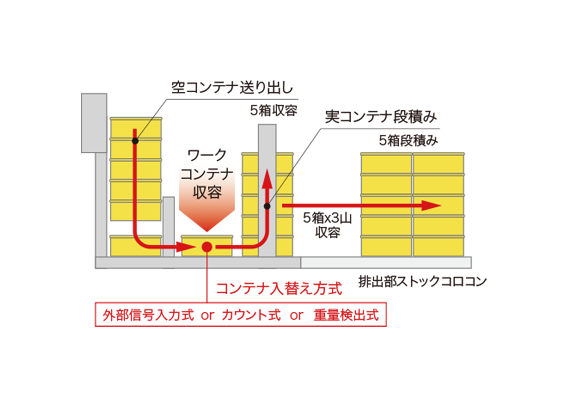

NC5S-T　タテ・タテ小箱タイプ

省スペースのスタンダードモデル
ワーク収容後の実コンテナを段積みしてストック。
狭いスペースでもストックが可能な標準モデルです。制限されたスペースで最大限の省人効率を実現します。

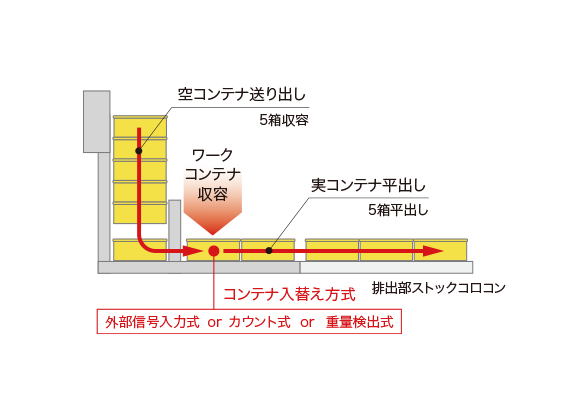

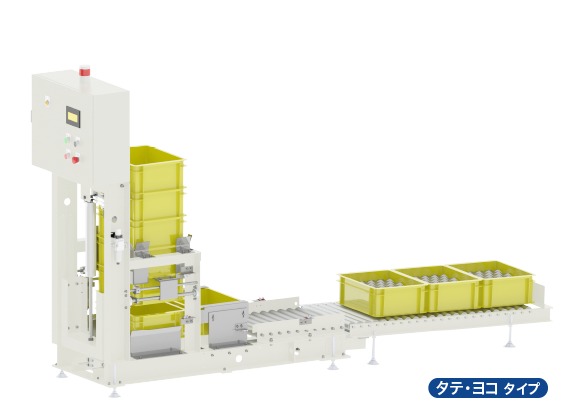

NC5S-Y　タテ・ヨコ小箱タイプ

平面ストックのローコストモデル
ワーク収容後の実コンテナを平出しでストック段積み機能がないローコストモデルです。

製品仕様

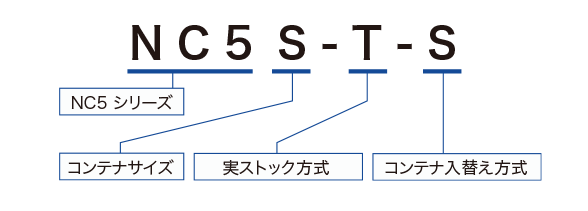

型式

コンテナサイズ: Ｓ　　小箱; Ｍ　　中箱
実ストック方式: Ｔ　　タテ・タテ・段積み; Ｙ　　タテ・ヨコ・平出し
コンテナ入替え方式: Ｓ　　外部信号入力式; Ｃ　　カウント式; Ｗ　　重量検出式

標準仕様

電源: 単相 200V　50 / 60Hz
消費電力: 80VA
空圧源: 0.5MPa以上　（FRユニット付属）
コンテナ入替え方式: Ｓ：外部信号入力式

Ｃ：カウント式（プリセットカウンタ）

Ｗ：重量検出式（重量センサ内臓） ※1
空コンテナ収納数: 5箱
実コンテナ収納数: T：タテ・タテ 5箱x3山 / Y：タテ・ヨコ 5箱 ※2
塗装色: 2.5Y9/1　（日塗工：D22-90B） ※3
排出部ストックコロコン: L=1000mm

入出力仕様

入力信号: コンテナ入替え：無電圧リレー接点 / パルス
出力信号: 装置異常及コンテナ無：無電圧リレー接点

ワーク供給可：無電圧リレー接点

※: 上記仕様は、予告なく変更になる場合がございます。
※１: １箱に入る数量、重量は目安であり、誤差が生じる場合がございます。
※２: 標準仕様のストックコロコン（L=1000mm）使用時の収納数です。
実コンテナ１つの重量は15kg以下を目安にしてください。
※３: お客様の指定色での製作も可能です。
※４: ストックコロコンについてはサイズ変更可能です。
サイズにより実コンテナの収納数が変わります。

概略寸法

対応コンテナ

市販の多くのコンテナに対応可能
対象範囲 W330～375 D200～280 H110～130

サンボックス（サンコー）: 型式：　　　#7-2 339x250x122　　　タテ・ヨコのみ対応; 型式：　　　#9B 361x272x126; 型式：　　　NS9C-2 363x271x130
ヒシコンテナ（三菱樹脂）: 型式：　　　N-9 363x271x130
プラテナー（岐阜プラスチック工業）: 型式：　　　RB-9 363x271x130
ボックスタイプコンテナ（積水テクノ成形）: 型式：　　　T-6 362x230x110

※ 中箱タイプ（NC5M）についてはお問い合わせください。コンテナの形状によっては、対応できない場合がございます。対応コンテナ以外のコンテナについてはお問い合わせください。サイズはWxDxHで記載しております。

オプション

ワーク受入ガイド
ワーク受入ガイドを設置しワーク投入時の飛散やこぼれを防止します。
ワーク振分けユニット
コンテナ内のワークを2山に振り分けて収容量をUPします。
専用台車
ストックコロコン部を専用台車へ置換えてそのまま次工程へ移送出来ます。

標準仕様以外にもカスタマイズ可能ですので、お気軽にお問い合わせください

　導入するメリット

作業者が機械に張り付く時間を大幅に削減し、休憩時間や就業後の稼働によって省人化を実現します。
　コンテナの重量について

１コンテナの収納重量はおよそ15㎏まで。ワークサイズはコンテナ内に収まれば制限はありません。大まかな投入数を設定することも可能です。
　見積りについて

図面がない場合は現場に伺い採寸し、見積りと簡易的な外観図面で提案します。製作期間や保証期間、安全基準、送料などはご相談ください。
　制作期間について

仕様が確定してから約2カ月です。ユーザー様仕様のコンテナで試運転して納品します。

納入事例

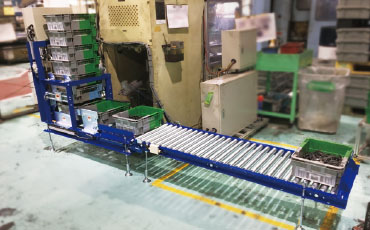

カシメ機 + コンテナストッカー
カシメ機の排出高さへ合わせてコンテナストッカーを後付け設置できます。

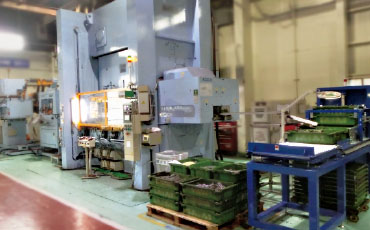

プレス機 + コンベヤ + コンテナストッカー + 架台
プレス機の既設コンベヤ排出高さに合わせ架台付きコンテナストッカーを設置し作業効率を上げます。

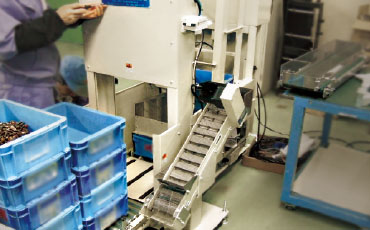

傾斜桟付メッシュベルト供給コンベヤ + コンテナストッカー
加工機の排出口が低い場合に傾斜桟付きコンベアでワークを高い位置に排出が出来ます。

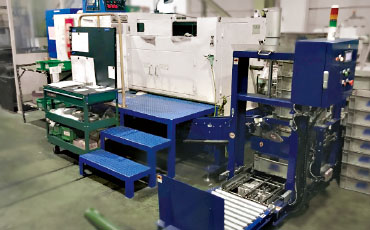

フォーマ＋供給コンベヤ＋振分けユニット＋コンテナストッカー
フォーマからコンテナストッカーへコンベヤで直結します。

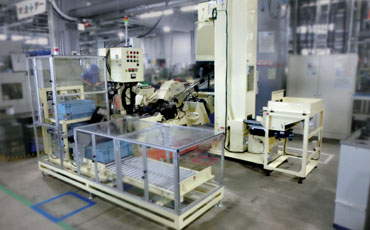

リフトベヤ＋パーツフィーダ＋検査機＋コンテナストッカー＋安全カバー
パーツフィーダと検査機へリフトベヤとコンテナストッカーを繋げて生産効率をUPします。

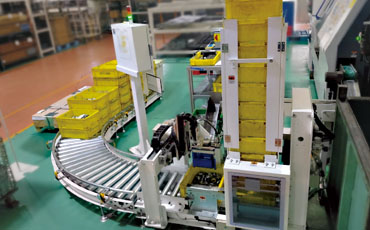

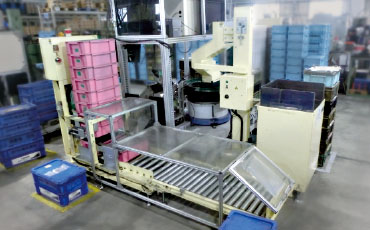

旋盤＋供給コンベヤ＋コンテナストッカー＋パーツキャッチャー + ストックコロコンカーブ仕様
旋盤にコンベヤとコンテナストッカーを後付けできます。カーブ仕様のストックコロコンでレイアウト変更し省スペース化を実現します。
供給コンベヤ＋補助ガイド2列＋コンテナストッカー
補助ガイド2列付で、空コンテナのストック数を大幅にUPします。

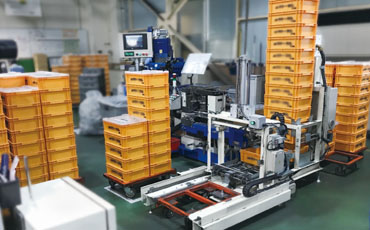

フォーマ＋検査機＋コンテナストッカー＋段積み＋台車
実コンテナを既設台車へ自動で2列3段積み供給して省人化を実現します。

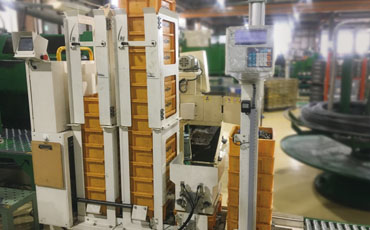

リフトベヤ＋転造機＋コンテナストッカー＋安全カバー
ヘッダーにリフトベヤとコンテナストッカーで繋げられます。
