設備概要

真空焼入

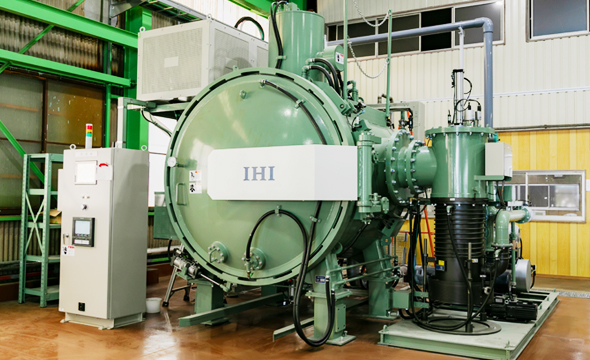

加圧ガス冷却横型真空炉
横型真空炉 ＜加圧ガス冷却＞ 2基
  • ダイス鋼・マルテンサイト系ステンレスの焼入、真空焼戻し
    固溶化熱処理、真空焼鈍、真空ロウ付け
  • 炉番号V1・V2
    使用温度範囲180～1100℃
    炉内有効寸法
    炉一基につきW400×D600×H500の治具を
    2台まで処理可能
    最大処理能力400Kg
    炉内雰囲気　真空・窒素
  • 加圧ガス冷却横型真空炉動画

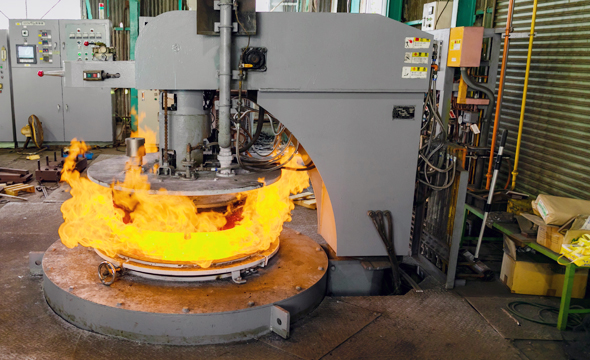

ガス浸炭焼入・全体焼入（ズブ焼き）
ガス浸炭炉 ＜滴注式浸炭タイプ＞ 1基
ガス浸炭炉 ＜滴注式浸炭タイプ＞ 1基
  • 0.15～3.0㎜までの浸炭焼入に対応可能
    全体焼入（ズブ焼き）、調質、応力除去焼鈍
  • 炉番号G1
    使用温度範囲670～930℃
    炉内有効寸法φ600×H1100
    最大処理能力600Kg

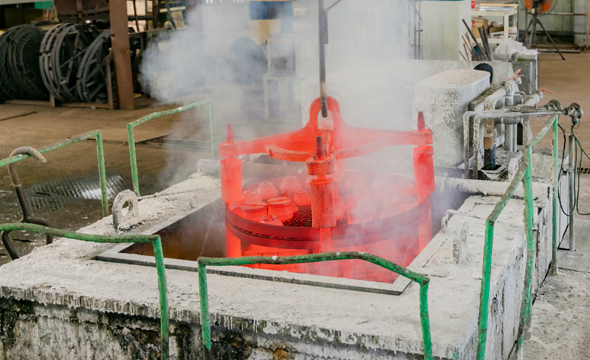

ソルトバス冷却炉 ＜マルクエンチタイプ＞ 1基
ソルトバス冷却炉 ＜マルクエンチタイプ＞ 1基
  • 曲り、歪みを嫌う製品の焼入・低温焼戻しなど
  • 炉番号A1
    使用温度範囲150～180℃
    炉内有効寸法W1200×D1200×H1600

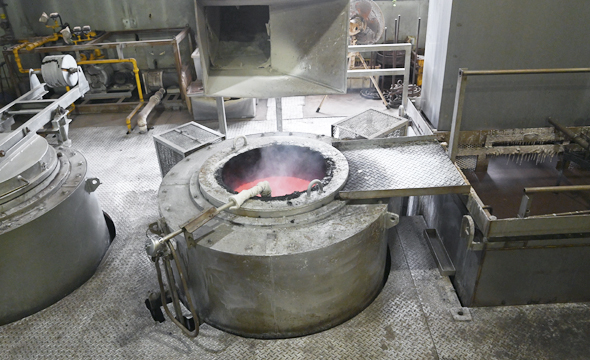

ソルト焼入
ソルトバス炉 ＜ガス加熱タイプ＞ 1基
ソルトバス炉 ＜ガス加熱タイプ＞ 1基
  • 炭素工具鋼、合金工具鋼、軸受け鋼、構造用炭素鋼、構造用合金鋼に対応した、歪みの少ない無酸化熱処理
  • 炉番号S2
    使用温度範囲790～860℃
    炉内有効寸法φ550×H750
    最大処理能力150Kg

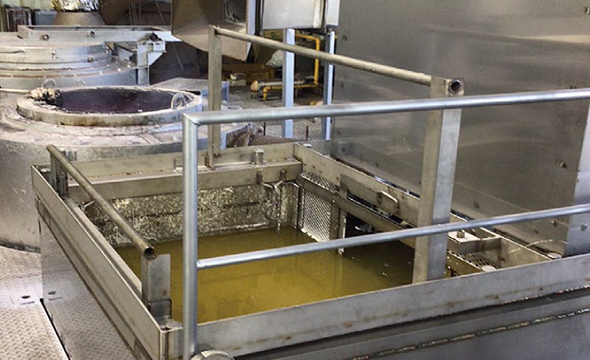

ソルトバス冷却炉 1基
ソルトバス冷却炉 1基
  • 曲り、歪みを嫌う製品の焼入・低温焼戻しなど
  • 炉番号S3
    使用温度範囲150～180℃
    炉内有効寸法W750×D750×H1300

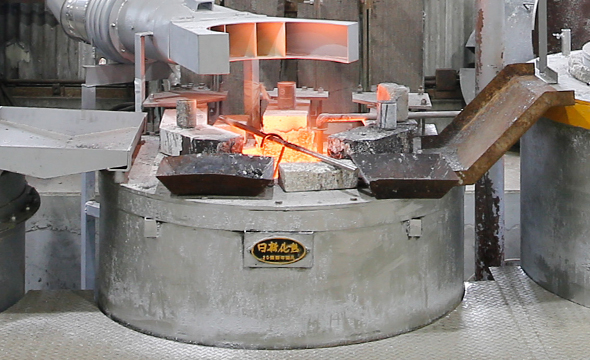

ハイスソルト焼入
ソルトバス炉（電極加熱式） 1基
ソルトバス炉（電極加熱式） 1基
  • 高速度工具鋼、ダイス鋼、マルテンサイト系ステンレス鋼に対応した、歪みの少ない無酸化熱処理
  • 炉番号H4
    使用温度範囲980～1230℃
    炉内有効寸法φ350×H450
    最大処理能力80Kg
ソルトバス冷却炉　 1基
ソルトバス冷却炉　 1基
  • 曲り、歪みを嫌う製品の焼入、焼戻し
  • 炉番号H5
    使用温度範囲520～540℃
    炉内有効寸法φ600×H700
その他熱処理設備
流気式電気炉　 8基
流気式電気炉　 8基
炉番号 炉内有効寸法 使用温度範囲
G2 φ900×H1350 ～500℃
G3 φ680×H1200 ～700℃
T1 φ600×H1000 ～640℃
T2 φ600×H650 ～640℃
T3 φ600×H900 ～550℃
T4 φ380×H500 ～550℃
T5 φ360×H500 ～550℃
T6 φ300×H350 ～300℃
  • 予熱炉（ガス炉 ）1基
    炉番号 炉内有効寸法 使用温度範囲
    S1 φ650×H950 ～500℃
    予熱炉（電気炉 ）1基
    炉番号 炉内有効寸法 使用温度範囲
    H1 φ500×H600 ～500℃
  • 高温塩浴炉　 5基
    炉番号 炉内有効寸法 使用温度範囲
    H2 φ500×H500 500～600℃
    H3 φ400×H500 600～880℃
    H6 φ500×H500 500～600℃
    H7 φ500×H500 500～600℃
    H8 φ500×H500 500～600℃
    低温塩浴炉　 2基
    炉番号 炉内有効寸法 使用温度範囲
    S4 φ400×H400 160～500℃
    H9 φ400×H350 160～300℃
付帯設備・その他
サブゼロ装置 1台
サブゼロ装置 1台
  • 使用温度範囲-196～0℃
    炉内有効寸法W500×D500×H500

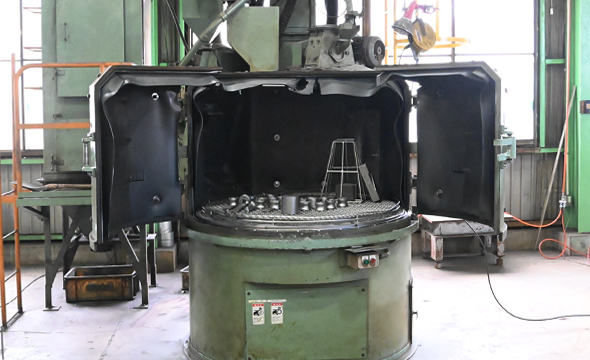

ショットブラスト 5台
ショットブラスト 5台
スケールの除去、スチールグリット使用
No.1 φ450×W600 タンブラータイプ
No.2 φ850×H550 テーブルタイプ
No.3 φ1000×H500 テーブルタイプ
No.4 φ1300×H700 テーブルタイプ
No.5 φ800×H450 テーブルタイプ

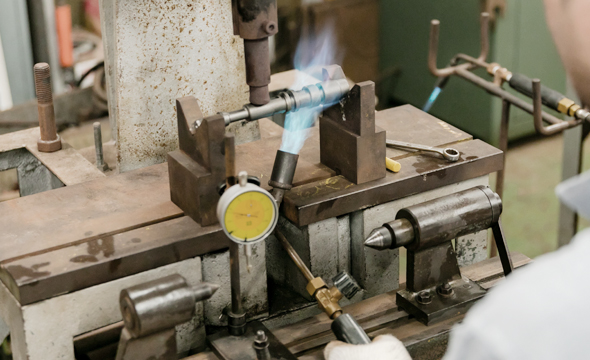

歪み修正・測定設備
歪み修正・測定設備
  • 油圧式曲り矯正機 1台
    曲り矯正機 （手動） 2台
    ロックウェル硬さ試験機 2台
    マイクロビッカース硬さ試験機 1台
    ショア硬さ試験機 1台
